محاسبه و طراحی پلنیوم باکس هوای گالوانیزه برای ساختمان تجاری

محاسبه و طراحی پلنیوم باکس هوای گالوانیزه برای ساختمان تجاری

در ساختمان های تجاری مدرن ایجاد یک محیط داخلی مطبوع و سالم بیش از هر زمان دیگری اهمیت دارد. سیستم های گرمایش تهویه و مطبوع سازی هوا (HVAC) نقشی حیاتی در دستیابی به این هدف ایفا می کنند. در قلب این سیستم ها اجزای مختلفی به کار گرفته می شوند که هر کدام وظیفه ای مشخص بر عهده دارند. یکی از این اجزای کلیدی که اغلب کمتر به چشم می آید اما تاثیر بسزایی در عملکرد کلی سیستم دارد پلنیوم باکس است.

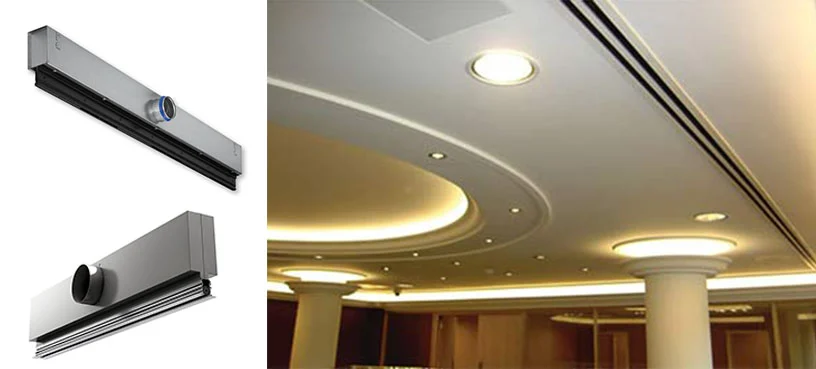

پلنیوم باکس به زبان ساده فضایی محصور است که برای توزیع یکنواخت هوا در سیستم های تهویه مطبوع مورد استفاده قرار می گیرد. تصور کنید یک چهارراه مرکزی برای جریان هوا؛ جایی که کانال های اصلی هوا به آن وارد شده و سپس به کانال های کوچکتر منشعب می شوند تا هوای مطبوع را به قسمت های مختلف ساختمان برسانند. پلنیوم باکس دقیقا همین نقش را ایفا می کند. این محفظه با ایجاد یک ناحیه با فشار ثابت تضمین می کند که هوا به طور مساوی و با سرعت مناسب به نقاط خروجی سیستم هدایت شود.

استفاده از پلنیوم باکس مزایای متعددی را به همراه دارد. مهم ترین این مزایا بهبود عملکرد و کارایی سیستم تهویه مطبوع است. با توزیع یکنواخت هوا از ایجاد نقاط گرم یا سرد در فضا جلوگیری شده و آسایش حرارتی ساکنین ساختمان تامین می شود. علاوه بر این پلنیوم باکس به کاهش صداهای ناشی از جریان هوا کمک می کند. هنگامی که هوا از کانال های اصلی وارد پلنیوم باکس می شود سرعت آن کاهش یافته و در نتیجه صدای جریان هوا به میزان قابل توجهی کم می شود. این امر به ویژه در فضاهای تجاری که سکوت و آرامش محیطی اهمیت دارد بسیار حائز اهمیت است.

برای ساخت پلنیوم باکس مواد مختلفی قابل استفاده است اما ورق گالوانیزه به دلیل ویژگی های منحصر به فرد خود به عنوان گزینه ای ایده آل شناخته می شود. گالوانیزاسیون فرآیندی است که در آن یک لایه نازک روی بر سطح فولاد پوشانده می شود. این لایه روی فولاد را در برابر خوردگی و زنگ زدگی محافظت می کند.

در محیط های تجاری به ویژه در سیستم های تهویه مطبوع که با رطوبت و تغییرات دمایی مواجه هستند مقاومت در برابر خوردگی از اهمیت بالایی برخوردار است. ورق گالوانیزه نه تنها در برابر خوردگی مقاوم است بلکه از استحکام و دوام بالایی نیز برخوردار بوده و می تواند در شرایط مختلف آب و هوایی و محیطی عملکرد مطلوبی ارائه دهد. همچنین ورق گالوانیزه از نظر اقتصادی نیز گزینه ای مقرون به صرفه محسوب می شود که آن را به انتخابی هوشمندانه برای پروژه های ساختمانی تجاری تبدیل می کند.

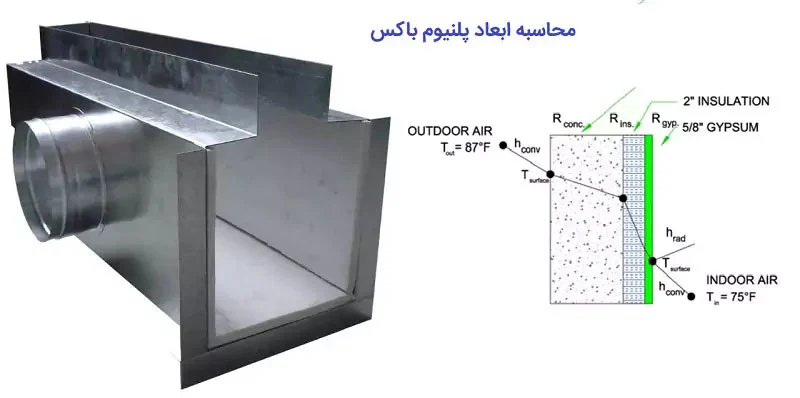

محاسبه ابعاد پلنیوم باکس : اصول و ملاحظات

محاسبه ابعاد پلنیوم باکس گامی حیاتی در طراحی سیستم تهویه مطبوع است که مستقیماً بر کارایی و عملکرد آن تاثیر می گذارد. ابعاد نامناسب پلنیوم باکس می تواند منجر به توزیع غیریکنواخت هوا افزایش فشار استاتیک سیستم و در نهایت کاهش راندمان و افزایش مصرف انرژی شود. برای محاسبه دقیق ابعاد پلنیوم باکس باید به عوامل مختلفی توجه کرد که در ادامه به مهم ترین آن ها اشاره می شود :

• حجم هوای مورد نیاز (CFM) : اولین و مهم ترین عامل در تعیین ابعاد پلنیوم باکس حجم هوای مورد نیاز سیستم تهویه مطبوع است که معمولاً بر حسب فوت مکعب در دقیقه (CFM) اندازه گیری می شود. این مقدار بر اساس محاسبات بار حرارتی و برودتی ساختمان نوع کاربری فضا و تعداد افراد حاضر در آن تعیین می شود. هرچه حجم هوای مورد نیاز بیشتر باشد ابعاد پلنیوم باکس نیز باید بزرگتر در نظر گرفته شود تا بتواند جریان هوا را به طور موثر توزیع کند.
• ابعاد کانال ورودی و خروجی : ابعاد کانال های ورودی و خروجی پلنیوم باکس نیز تاثیر مستقیمی بر ابعاد کلی آن دارند. پلنیوم باکس باید به گونه ای طراحی شود که اتصال مناسب و بدون افت فشار زیاد با کانال های ورودی و خروجی برقرار شود. معمولاً ابعاد پلنیوم باکس باید کمی بزرگتر از ابعاد کانال های اصلی باشد تا بتواند نقش توزیع کننده هوا را به خوبی ایفا کند.
• سرعت هوا : سرعت هوا در داخل پلنیوم باکس نیز یکی از عوامل مهم در طراحی آن است. سرعت هوای بسیار بالا می تواند منجر به ایجاد صدا و افزایش افت فشار شود در حالی که سرعت هوای بسیار پایین ممکن است باعث توزیع غیریکنواخت هوا شود. به طور معمول سرعت هوا در داخل پلنیوم باکس باید در محدوده مشخصی (معمولاً بین ۲۰۰ تا ۵۰۰ فوت در دقیقه) تنظیم شود.
• افت فشار : افت فشار در پلنیوم باکس باید به حداقل ممکن کاهش یابد تا راندمان سیستم تهویه مطبوع حفظ شود. افت فشار زیاد می تواند باعث افزایش بار فن و در نتیجه افزایش مصرف انرژی شود. طراحی مناسب پلنیوم باکس با توجه به ابعاد شکل و محل قرارگیری ورودی و خروجی ها می تواند به کاهش افت فشار کمک کند.

برای محاسبه ابعاد پلنیوم باکس می توان از روش های مختلفی استفاده کرد. یکی از روش های رایج استفاده از فرمول های تجربی و جداول طراحی است که بر اساس تجربیات و استانداردهای صنعتی تدوین شده اند. همچنین نرم افزارهای تخصصی طراحی سیستم های تهویه مطبوع نیز وجود دارند که می توانند به طور دقیق ابعاد پلنیوم باکس را محاسبه و بهینه سازی کنند.

به عنوان یک راهنمای کلی می توان از رابطه زیر برای تخمین ابعاد تقریبی پلنیوم باکس استفاده کرد :

حجم پلنیوم باکس ≈ (حجم هوای مورد نیاز (CFM) / سرعت هوا (FPM)) * ضریب اطمینان

در این رابطه ضریب اطمینان معمولاً بین ۱.۲ تا ۱.۵ در نظر گرفته می شود تا فضای کافی برای توزیع یکنواخت هوا و کاهش سرعت آن فراهم شود. البته لازم به ذکر است که این فرمول صرفاً یک تخمین اولیه است و برای طراحی دقیق پلنیوم باکس باید محاسبات جامع تری با در نظر گرفتن تمامی عوامل ذکر شده انجام شود.

طراحی پلنیوم باکس : جزئیات کلیدی و بهترین روش ها

طراحی پلنیوم باکس فراتر از تعیین ابعاد آن است و شامل توجه به جزئیات مختلفی می شود که بر عملکرد کارایی و سهولت نصب و نگهداری آن تاثیر می گذارند. در این بخش به برخی از مهم ترین ملاحظات طراحی پلنیوم باکس اشاره خواهیم کرد :

• موقعیت ورودی و خروجی ها : محل قرارگیری ورودی و خروجی های پلنیوم باکس نقش مهمی در توزیع یکنواخت هوا دارد. به طور کلی ورودی اصلی هوا باید در مرکز پلنیوم باکس قرار گیرد تا هوا به طور مساوی در تمام جهات پخش شود. موقعیت خروجی ها نیز باید با توجه به محل قرارگیری کانال های فرعی و نیازهای توزیع هوا در فضا تعیین شود. در برخی موارد استفاده از چند ورودی یا خروجی می تواند به بهبود توزیع هوا کمک کند.
• بافل های داخلی : استفاده از بافل های داخلی در پلنیوم باکس می تواند به هدایت جریان هوا و توزیع یکنواخت تر آن کمک کند. بافل ها صفحات فلزی یا غیرفلزی هستند که در داخل پلنیوم باکس نصب می شوند و مسیر جریان هوا را تغییر می دهند. طراحی و موقعیت بافل ها باید با دقت انجام شود تا از ایجاد افت فشار زیاد و یا جریان های گردابی جلوگیری شود.
• درب دسترسی : برای سهولت بازرسی و نگهداری پلنیوم باکس تعبیه درب دسترسی ضروری است. درب دسترسی باید به اندازه ای بزرگ باشد که امکان ورود و خروج تکنسین های نگهداری به داخل پلنیوم باکس فراهم شود. همچنین درب دسترسی باید به طور کامل آب بندی شود تا از نشت هوا و کاهش راندمان سیستم جلوگیری شود.
• عایق کاری : عایق کاری پلنیوم باکس می تواند به کاهش اتلاف حرارت و صدا کمک کند. عایق کاری حرارتی به ویژه در مواردی که پلنیوم باکس در فضای غیرمطبوع قرار دارد اهمیت دارد. عایق کاری صوتی نیز می تواند به کاهش صدای ناشی از جریان هوا و تجهیزات مکانیکی داخل پلنیوم باکس کمک کند. مواد عایق مختلفی مانند پشم سنگ پشم شیشه و فوم های پلی یورتان برای عایق کاری پلنیوم باکس قابل استفاده هستند.
• اتصالات : اتصالات پلنیوم باکس به کانال های هوا باید به گونه ای طراحی شوند که نصب و جداسازی آن ها به راحتی انجام شود و از نشت هوا جلوگیری شود. استفاده از فلنج ها و واشرهای مناسب برای اتصالات می تواند به آب بندی و هوابندی بهتر کمک کند.
• جنس و ضخامت ورق : همانطور که قبلاً اشاره شد ورق گالوانیزه به دلیل مقاومت در برابر خوردگی و دوام بالا انتخاب مناسبی برای ساخت پلنیوم باکس است. ضخامت ورق گالوانیزه باید با توجه به ابعاد پلنیوم باکس فشار کاری سیستم و شرایط محیطی انتخاب شود. برای پلنیوم باکس های کوچک و متوسط معمولاً از ورق گالوانیزه با ضخامت ۰.۷ تا ۱ میلی متر استفاده می شود. برای پلنیوم باکس های بزرگتر و سیستم های با فشار کاری بالاتر ممکن است نیاز به استفاده از ورق های ضخیم تر باشد.

نرم افزارهای طراحی و مدلسازی پلنیوم باکس

امروزه نرم افزارهای تخصصی متعددی برای طراحی و مدلسازی سیستم های تهویه مطبوع و از جمله پلنیوم باکس ها در دسترس هستند. این نرم افزارها با استفاده از الگوریتم های پیشرفته و داده های مربوط به مشخصات سیستم و فضا می توانند به مهندسان و طراحان در فرآیند طراحی پلنیوم باکس کمک شایانی کنند. برخی از مزایای استفاده از نرم افزارهای طراحی پلنیوم باکس عبارتند از :

• محاسبات دقیق : نرم افزارها قادر به انجام محاسبات پیچیده و دقیق مربوط به ابعاد افت فشار و توزیع جریان هوا در پلنیوم باکس هستند. این امر منجر به طراحی بهینه تر و کارآمدتر پلنیوم باکس می شود.
• مدلسازی سه بعدی : بسیاری از نرم افزارهای طراحی پلنیوم باکس امکان مدلسازی سه بعدی پلنیوم باکس و سیستم کانال کشی را فراهم می کنند. این قابلیت به طراحان کمک می کند تا طرح خود را به صورت بصری مشاهده کرده و مشکلات احتمالی را قبل از اجرا شناسایی کنند.
• بهینه سازی طراحی : نرم افزارها می توانند به طور خودکار طرح های مختلف پلنیوم باکس را بررسی کرده و بهترین طرح را از نظر کارایی هزینه و سایر عوامل انتخاب کنند. این امر به کاهش هزینه ها و بهبود عملکرد سیستم کمک می کند.
• گزارش دهی و مستندسازی : نرم افزارها می توانند گزارش های کاملی از محاسبات و مشخصات طراحی پلنیوم باکس تهیه کنند که برای مستندسازی پروژه و ارائه به کارفرما یا مراجع ذی صلاح مفید است.

برخی از نرم افزارهای شناخته شده در زمینه طراحی سیستم های تهویه مطبوع و پلنیوم باکس عبارتند از :

• Carrier HAP (Hourly Analysis Program)
• Trane TRACE ۷۰۰
• Daikin McQuay Pipe Designer ۳D
• Autodesk Revit MEP
• Magicad

استفاده از این نرم افزارها می تواند فرآیند طراحی پلنیوم باکس را تسریع بخشیده دقت آن را افزایش داده و بهینه سازی طرح را تسهیل کند.

استانداردها و مقررات مرتبط

طراحی و ساخت پلنیوم باکس باید مطابق با استانداردها و مقررات ملی و بین المللی مرتبط با سیستم های تهویه مطبوع و ساختمان سازی انجام شود. رعایت این استانداردها و مقررات تضمین کننده ایمنی کارایی و کیفیت سیستم تهویه مطبوع و انطباق آن با الزامات قانونی است. برخی از مهم ترین استانداردها و مقررات مرتبط با پلنیوم باکس عبارتند از :

• استاندارد ۱۳۴۳۸ ایران : این استاندارد به الزامات عمومی سیستم های تهویه مطبوع و تهویه مکانیکی ساختمان ها می پردازد و شامل بخش هایی مرتبط با طراحی کانال های هوا و پلنیوم باکس ها نیز می شود.
• استاندارد ASHRAE ۹۰.۱ : این استاندارد انجمن مهندسان گرمایش سرمایش و تهویه مطبوع آمریکا (ASHRAE) به الزامات بهره وری انرژی در ساختمان ها می پردازد و شامل بخش هایی مرتبط با طراحی سیستم های تهویه مطبوع و کانال کشی است.
• استاندارد SMACNA (Sheet Metal and Air Conditioning Contractors’ National Association) : این استاندارد انجمن ملی پیمانکاران ورقکاری و تهویه مطبوع آمریکا راهنمایی های جامعی را در زمینه طراحی ساخت و نصب سیستم های کانال کشی و پلنیوم باکس ها ارائه می دهد.
• مقررات ملی ساختمان : مجموعه مقررات ملی ساختمان در هر کشور شامل بخش هایی مرتبط با تاسیسات مکانیکی ساختمان و سیستم های تهویه مطبوع است که باید در طراحی و اجرای پلنیوم باکس ها رعایت شوند.

علاوه بر این استانداردها و مقررات کلی ممکن است الزامات خاص دیگری نیز بسته به نوع کاربری ساختمان موقعیت جغرافیایی و سایر عوامل وجود داشته باشد که باید در طراحی پلنیوم باکس مد نظر قرار گیرند. به عنوان مثال در ساختمان های بیمارستانی یا آزمایشگاهی که نیاز به کنترل دقیق کیفیت هوا دارند ممکن است الزامات سختگیرانه تری برای طراحی و ساخت پلنیوم باکس ها وجود داشته باشد.

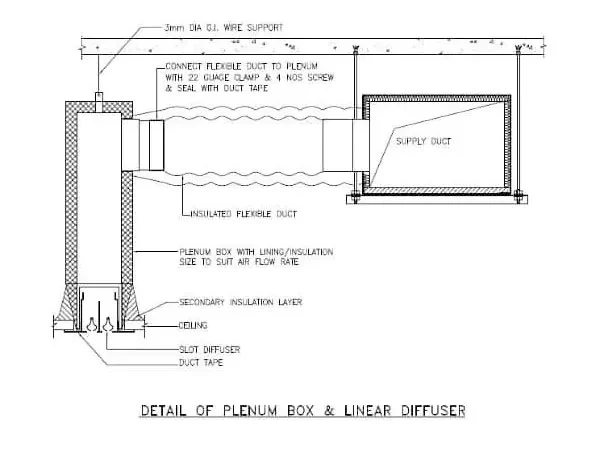

اجرا و نصب پلنیوم باکس : نکات عملی

اجرا و نصب صحیح پلنیوم باکس به اندازه طراحی دقیق آن اهمیت دارد. نصب نادرست می تواند منجر به کاهش کارایی سیستم نشت هوا صدا و سایر مشکلات عملکردی شود. در این بخش به برخی از نکات عملی در مورد اجرا و نصب پلنیوم باکس اشاره خواهیم کرد :

• آماده سازی محل نصب : قبل از نصب پلنیوم باکس باید محل نصب آن به طور کامل آماده شود. سطح زیر پلنیوم باکس باید صاف و تراز باشد و تحمل وزن پلنیوم باکس را داشته باشد. همچنین باید فضای کافی برای دسترسی به پلنیوم باکس برای بازرسی و نگهداری در نظر گرفته شود.
• نصب ساپورت ها : پلنیوم باکس باید به طور ایمن و محکم به سازه ساختمان متصل شود. برای این منظور از ساپورت های مناسب مانند آویزها براکت ها و پایه ها استفاده می شود. نوع و تعداد ساپورت ها باید با توجه به وزن و ابعاد پلنیوم باکس و شرایط نصب تعیین شود.
• اتصال به کانال ها : اتصال پلنیوم باکس به کانال های هوا باید به دقت و با استفاده از روش های مناسب انجام شود. استفاده از فلنج ها واشرها و بست های مناسب می تواند به ایجاد اتصال محکم و هوابند کمک کند. در هنگام اتصال کانال ها به پلنیوم باکس باید به جهت جریان هوا و تراز بودن کانال ها توجه شود.
• آب بندی و هوابندی : آب بندی و هوابندی پلنیوم باکس و اتصالات آن از اهمیت بالایی برخوردار است. نشت هوا می تواند منجر به کاهش راندمان سیستم افزایش مصرف انرژی و ایجاد صدا شود. برای آب بندی و هوابندی می توان از درزگیرهای مناسب مانند نوارهای درزگیر چسب های هوابند و مواد سیلیکونی استفاده کرد.
• عایق کاری (در صورت نیاز) : در صورتی که پلنیوم باکس نیاز به عایق کاری داشته باشد عایق کاری باید قبل از نصب نهایی و پس از اطمینان از آب بندی و هوابندی انجام شود. عایق باید به طور کامل و یکنواخت روی سطح پلنیوم باکس پوشانده شود و در محل اتصالات و درب دسترسی به دقت آب بندی شود.
• بازرسی و تست : پس از نصب پلنیوم باکس باید بازرسی و تست کامل انجام شود تا از صحت نصب آب بندی و عملکرد صحیح آن اطمینان حاصل شود. تست فشار و تست نشت هوا از جمله تست های رایج برای پلنیوم باکس ها هستند.

نگهداری و بازرسی پلنیوم باکس : تضمین طول عمر و کارایی

نگهداری و بازرسی منظم پلنیوم باکس نقش مهمی در حفظ کارایی و طول عمر سیستم تهویه مطبوع دارد. بازرسی های دوره ای می تواند به شناسایی و رفع مشکلات احتمالی در مراحل اولیه کمک کرده و از بروز خرابی های جدی تر و پرهزینه تر جلوگیری کند. برخی از موارد مهم در نگهداری و بازرسی پلنیوم باکس عبارتند از :

• بازرسی دوره ای : پلنیوم باکس باید به صورت دوره ای (معمولاً سالانه یا طبق برنامه نگهداری سیستم تهویه مطبوع) بازرسی شود. در بازرسی دوره ای باید وضعیت ظاهری پلنیوم باکس اتصالات آب بندی عایق کاری و وجود هرگونه آسیب یا خوردگی بررسی شود.
• تمیزکاری : در طول زمان گرد و غبار و آلودگی ها می توانند در داخل پلنیوم باکس تجمع پیدا کنند و باعث کاهش جریان هوا و آلودگی هوای ورودی به فضا شوند. تمیزکاری دوره ای داخل پلنیوم باکس می تواند به حفظ کیفیت هوا و کارایی سیستم کمک کند. تمیزکاری باید با استفاده از روش های مناسب و بدون آسیب رساندن به پلنیوم باکس و اجزای آن انجام شود.
• بررسی اتصالات و آب بندی : اتصالات کانال ها به پلنیوم باکس و درب دسترسی باید به طور دوره ای بررسی شوند تا از محکم بودن و آب بندی آن ها اطمینان حاصل شود. در صورت مشاهده هرگونه نشت هوا باید نسبت به رفع آن اقدام شود.
• تعویض قطعات فرسوده : در صورت مشاهده هرگونه قطعه فرسوده یا آسیب دیده در پلنیوم باکس باید نسبت به تعویض آن اقدام شود. قطعاتی مانند واشرها بست ها و درب دسترسی ممکن است به مرور زمان فرسوده شده و نیاز به تعویض داشته باشند.
• ثبت سوابق نگهداری : سوابق نگهداری و بازرسی پلنیوم باکس باید به طور منظم ثبت و نگهداری شوند. این سوابق می توانند به برنامه ریزی بهتر برای نگهداری های بعدی و شناسایی الگوهای خرابی کمک کنند.

با انجام نگهداری و بازرسی منظم می توان از عملکرد بهینه و طول عمر طولانی پلنیوم باکس و سیستم تهویه مطبوع اطمینان حاصل کرد و هزینه های تعمیر و نگهداری را در بلندمدت کاهش داد.

پلنیوم باکس هوای گالوانیزه به عنوان یک جزء حیاتی در سیستم های تهویه مطبوع ساختمان های تجاری نقش بسزایی در توزیع یکنواخت هوا بهبود کیفیت هوای داخلی و افزایش راندمان انرژی ایفا می کند. طراحی دقیق محاسبات صحیح انتخاب مواد مناسب نصب اصولی و نگهداری منظم همگی از عوامل کلیدی در دستیابی به عملکرد مطلوب پلنیوم باکس و سیستم تهویه مطبوع هستند.

با توجه به اهمیت روزافزون آسایش و سلامت ساکنین ساختمان ها و همچنین ضرورت کاهش مصرف انرژی توجه به طراحی و اجرای صحیح پلنیوم باکس ها بیش از پیش ضروری به نظر می رسد. مهندسان معماران پیمانکاران و سازندگان با درک صحیح از اصول طراحی و اجرای پلنیوم باکس ها و بهره گیری از دانش فنی و استانداردهای روز می توانند نقش موثری در ارتقای کیفیت ساختمان های تجاری و ایجاد محیط های داخلی سالم تر و کارآمدتر ایفا کنند.

پرسش و پاسخ متداول

۱. چه ضخامتی از ورق گالوانیزه برای پلنیوم باکس مناسب است؟

ضخامت مناسب ورق گالوانیزه برای پلنیوم باکس به ابعاد پلنیوم باکس فشار کاری سیستم و شرایط محیطی بستگی دارد. به طور معمول برای پلنیوم باکس های کوچک و متوسط ورق گالوانیزه با ضخامت ۰.۷ تا ۱ میلی متر مناسب است. برای پلنیوم باکس های بزرگتر و سیستم های با فشار کاری بالاتر ممکن است نیاز به استفاده از ورق های ضخیم تر باشد. بهتر است برای تعیین ضخامت مناسب با مهندسان متخصص مشورت شود و محاسبات دقیق انجام گیرد.

۲. چه اشتباهات رایجی در طراحی پلنیوم باکس وجود دارد که باید از آن ها اجتناب کرد؟

برخی از اشتباهات رایج در طراحی پلنیوم باکس عبارتند از : محاسبه نادرست ابعاد پلنیوم باکس عدم توجه به موقعیت ورودی و خروجی ها عدم استفاده از بافل های داخلی در صورت نیاز عدم تعبیه درب دسترسی عدم عایق کاری در شرایط لازم و عدم رعایت استانداردهای مربوطه. اجتناب از این اشتباهات و طراحی دقیق و اصولی پلنیوم باکس به عملکرد بهتر و کارآمدتر سیستم تهویه مطبوع کمک می کند.

۳. هر چند وقت یکبار باید پلنیوم باکس بازرسی و تمیزکاری شود؟

بازرسی دوره ای پلنیوم باکس معمولاً سالانه یا طبق برنامه نگهداری سیستم تهویه مطبوع توصیه می شود. تمیزکاری داخل پلنیوم باکس نیز بسته به شرایط محیطی و میزان آلودگی هوا ممکن است سالانه یا هر چند سال یکبار نیاز باشد. در محیط های با آلودگی هوای بالا ممکن است نیاز به تمیزکاری های مکررتر باشد. به طور کلی بازرسی و نگهداری منظم پلنیوم باکس به حفظ کارایی و طول عمر سیستم تهویه مطبوع کمک می کند.
