سایز لوله آب سرد و گرم : جدول محاسبه سایز لوله آب ساختمان

سایز لوله آب سرد و گرم : مبانی انتخاب و عوامل موثر

سایز لوله های آب سرد و گرم از جنبه های مختلف در سیستم های صنعتی و مسکونی اهمیت دارد. انتخاب صحیح این سایزها تاثیر مستقیم بر عملکرد و کارایی سیستم های لوله کشی دارد و با توجه به عوامل فنی و استانداردهای بین المللی نیاز به دقت و دانش فنی بالایی دارد.

نحوه تعیین سایز لوله های آب سرد و گرم

سایز لوله های آب عموماً براساس معیارهایی مانند جریان آب مورد نیاز فشار سیستم نوع و کاربری ساختمان و نوع لوله ها مشخص می شود. سایزهای مختلف لوله ها بسته به این موارد می تواند متغیر باشد و از سایزهای کوچک برای سیستم های مسکونی تا سایزهای بزرگتر برای کاربری های صنعتی تغییر کند.

عوامل موثر در انتخاب سایز لوله

1. فشار آب : میزان فشاری که سیستم نیاز دارد تأثیر مستقیم بر سایز لوله ها دارد. در سیستم های فشار قوی تر استفاده از لوله های با سایز بزرگتر برای کاهش افت فشار ضروری است.
2. جریان آب : میزان جریان آب در هر بخش از سیستم با سایز لوله متناسب است. برای مثال در سیستم های صنعتی که نیاز به جریان آب بالا دارند از لوله های بزرگتر استفاده می شود.
3. نوع لوله ها : نوع ماده ای که لوله از آن ساخته شده است نیز بر سایز آن تأثیر می گذارد. لوله های مس پلی اتیلن PVC و فولاد گالوانیزه رایج ترین گزینه ها هستند و هر کدام ضریب اصطکاک و ویژگی های متفاوتی دارند که در تعیین سایز موثر است.
4. استانداردهای بین المللی : برخی از استانداردهای مهم شامل استاندارد ANSI DIN و ISO می شوند. این استانداردها الزامات خاصی در خصوص سایز ضخامت و فشار قابل تحمل لوله ها تعیین می کنند.

اصول عملکرد لوله های آب سرد و گرم

لوله کشی آب سرد و گرم با توجه به تفاوت دمایی و فشار کاری که تجربه می کنند به طراحی و انتخاب سایزهای مختلف نیاز دارند. آب سرد به طور معمول نیاز به سایزهای کوچکتر دارد زیرا جریان کمتری نسبت به آب گرم استفاده می کند. از سوی دیگر آب گرم به دلیل افزایش حجم و جریان ناشی از حرارت به سایزهای بزرگتری نیاز دارد تا از کاهش فشار جلوگیری شود.

مقایسه انواع سیستم های لوله کشی آب سرد و گرم

نوع لوله	ویژگی ها	کاربردها
لوله های فولادی	دوام بالا مناسب برای فشارهای زیاد	کاربری صنعتی و ساختمانی
لوله های مسی	مقاوم در برابر خوردگی انتقال حرارت مناسب	سیستم های آب گرم و خانگی
لوله های PVC	سبک و مقاوم در برابر خوردگی	لوله کشی آب سرد و فاضلاب خانگی
لوله های پلی اتیلن	انعطاف پذیر مقاوم در برابر فشار متوسط	مناسب برای سیستم های آب سرد در فضای باز

کاربردهای صنعتی و مسکونی لوله های آب سرد و گرم

سیستم های لوله کشی آب در صنایع مختلف نقش حیاتی دارند. برخی از کاربردهای مهم این لوله ها به شرح زیر است :

کاربردهای صنعتی

• صنایع نفت و گاز : استفاده از لوله های بزرگتر و مقاوم برای انتقال آب های گرم به دلیل خطر خوردگی و نیاز به مقاومت بالا.
• صنایع شیمیایی : انتقال آب سرد برای خنک سازی تجهیزات شیمیایی.
• صنایع غذایی : استفاده از لوله های مقاوم به حرارت برای انتقال آب گرم در فرآیندهای پخت و پز.

کاربردهای مسکونی

• سیستم های گرمایش مرکزی : در این سیستم ها سایز لوله های آب گرم بسته به نوع سیستم گرمایش تعیین می شود تا جریان بهینه فراهم شود.
• سیستم های آب رسانی خانگی : در لوله کشی خانگی معمولاً از لوله های PVC یا پلی اتیلن برای آب سرد و لوله های مسی برای آب گرم استفاده می شود.

مثال های عملی از صنایع مختلف

در صنعت ساختمان سازی سایز لوله های آب سرد و گرم می تواند بسته به تعداد واحدها و ارتفاع ساختمان متفاوت باشد. برای مثال در برج های مسکونی از لوله های بزرگتر با فشار کاری بالاتر برای انتقال آب گرم به طبقات بالاتر استفاده می شود.

در صنعت نفت و گاز به دلیل وجود مواد خورنده و فشارهای بالا از لوله های فولادی با روکش های ضد خوردگی استفاده می شود تا هم طول عمر لوله افزایش یابد و هم از نشت احتمالی جلوگیری شود.

تجربه شخصی : خرید و استفاده از لوله های آب سرد و گرم

به عنوان یک مصرف کننده در خرید لوله های آب سرد و گرم باید به استانداردها و کیفیت محصولات توجه ویژه داشت. برای خرید بهتر است به فروشگاه های معتبر مراجعه کنید و از فروشنده بخواهید که گواهی های استاندارد و مشخصات فنی محصول را ارائه دهد. شخصاً زمانی که لوله های آب سرد و گرم را برای پروژه خود انتخاب کردم با مشورت با متخصصان توانستم محصولی متناسب با نیاز و با کیفیت بالا انتخاب کنم.

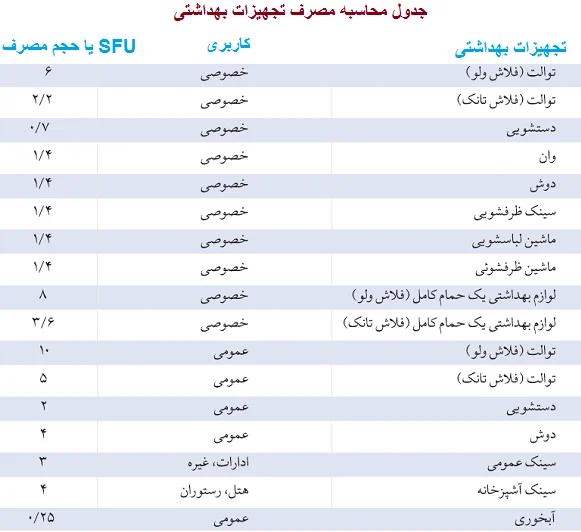

جدول محاسبه سایز لوله آب سرد و گرم هر وسیله بهداشتی

در جدول زیر حجم مصرف هر وسیله بهداشتی و شیرآلات مربوطه را مشاهده میکنید. برای محاسبه سایز لوله بایستی میزان مصرف تجهیزات را جمع کرده تا سایز لوله و انشعابات مصرفی را بتوان محاسبه نمود.

استانداردهای بین المللی

استفاده از استانداردهای ANSI و DIN در بسیاری از کشورها ضروری است و از لوله های استاندارد به جهت اطمینان از عملکرد صحیح و طول عمر بالا استفاده می شود. ISO ۹۰۰۱ نیز به عنوان یکی از استانداردهای معتبر تضمین کیفیت محصولات را در صنایع مختلف فراهم می کند.

قیمت لوله کشی آب سرد و گرم ساختمان

مطمینا هزینه و قیمت تاثیر مستقیمی بر انتخاب سایز لوله آب سرد و گرم میگذارد. در حال حاضر قیمت هر شاخه لوله آب پلاستیکی در حدود 100 هزار تومان بوده که با افزایش هر سایز تقریبا بین 40 درصد بر این قیمت افزوده میشود. مضافا اینکه هزینه خرید اتصالات نیز افزایش پیدا میکند.

اما لوله های پنج لایه که کیفیت بسیار بهتری نسبت به لوله های تک لایه دارند, بین 50 تا 60 درصد گران قیمت تر از لوله کشی تک لایه بوده و از لحاظ قیمت لوله ها فرق زیادی با لوله های سفید اتویی ندارند, اما در قیمت خرید اتصالات بسیار گران قیمت تر بوده و برخی از اقلام آنها تا 10 برابر اتصالات پلیمری گرانتر هستند. البته لوله های پنج لایه به دلیل دبی بیشتر با یک سایز کاهش نسبت به لوله های تک لایه برای آب سرد و گرم و شوفاژ استفاده میشوند.

در بین لوله های تک لایه لوله آذین شاخص ترین و پرمصرف ترین برند ایرانی و در بین لوله های پنج لایه , لوله نیوپایپ و سوپرپایپ این جایگاه را دارند, اما به طور کلی مصرف لوله های تک لایه نسبت به پنج لایه برای آب بیشتر است.

نتیجه گیری

انتخاب سایز مناسب لوله های آب سرد و گرم از اهمیت بالایی برخوردار است و باید با توجه به کاربرد فشار کاری جریان آب و نوع لوله انجام شود. این لوله ها در صنایع مختلف از جمله نفت و گاز ساختمان سازی و صنایع شیمیایی کاربرد دارند و نیاز به دانش فنی دقیق دارند.

پرسش و پاسخ

۱. آیا سایز لوله های آب سرد و گرم باید یکسان باشد؟

خیر سایز این لوله ها بسته به میزان جریان و دمای آب ممکن است متفاوت باشد. آب گرم معمولاً به سایزهای بزرگتری نیاز دارد.

۲. کدام نوع لوله برای آب گرم مناسب تر است؟

لوله های مسی به دلیل مقاومت بالا در برابر حرارت و انتقال حرارت خوب انتخاب مناسبی برای آب گرم هستند.

۳. آیا می توان از لوله های PVC برای آب گرم استفاده کرد؟

نه لوله های PVC برای دماهای بالا طراحی نشده اند و بهتر است برای آب سرد و فاضلاب مورد استفاده قرار گیرند.
